称重灌装机的主要构成

发布日期：2019-04-16 作者：点击：

称重灌装

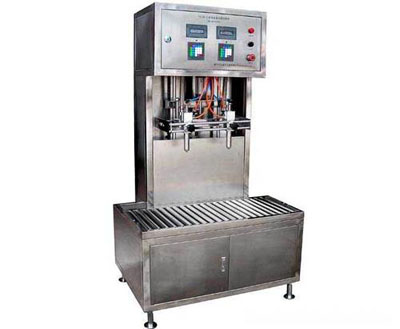

称重灌装机主要由空桶输送辊道、充氮装置、加料装置、称重系统、实桶输送辊道、电气控制系统、气动旋盖机、灌装管路等各部分构成。简述如下：

(1)空桶输送辊道

辊道长度：1000mm 宽度：900mm 高度：300mm

辊筒采用304L不锈钢制造；支架为碳钢喷漆。

(2)加料装置

快、慢加料主要由喷枪管道、喷嘴、气动球阀、喷枪升降机构、气源三联体、电磁阀、喷枪支架等。和物料接触部分采用304L不锈钢制造，其余部分为碳钢。

(3)充氮及氮气吹扫线装置

主要由充氮阀门、充氮管等组成。

(4)称重输送系统

主要包括秤座、秤架、称盖、秤上辊道（长度800mm宽度900mm）、传感器等。秤盖及秤上辊道的辊筒采用304L不锈钢制造，其余为碳钢制造。辊筒与秤台易于分离，便于清理。

(5)实桶输送辊道

辊道长度：1200mm 宽度：900mm 高度：300mm

辊筒采用304L不锈钢制造；支架为碳钢喷漆。

(6)电气控制系统

主要包括称重显示控制仪表，操作按钮，防爆控制壳体，称重传感器，隔离栅、接线盒、固态继电器及可靠接地等装置。

(7)真空回吸系统

包括真空产生装置，残液储罐两部分，确保液体无滴漏，达到洁净生产及撒漏等浪费现象。

(8)气动旋盖装置

主要由支架及气动旋盖机等装置组成。
